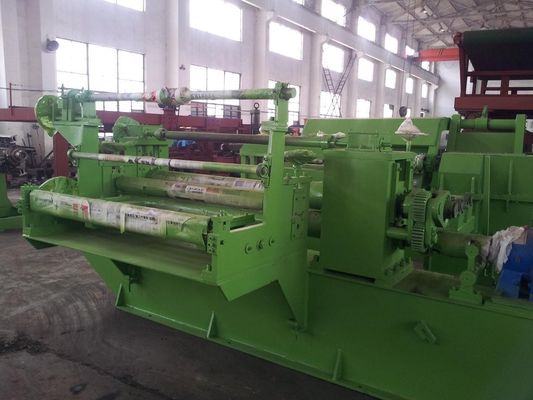

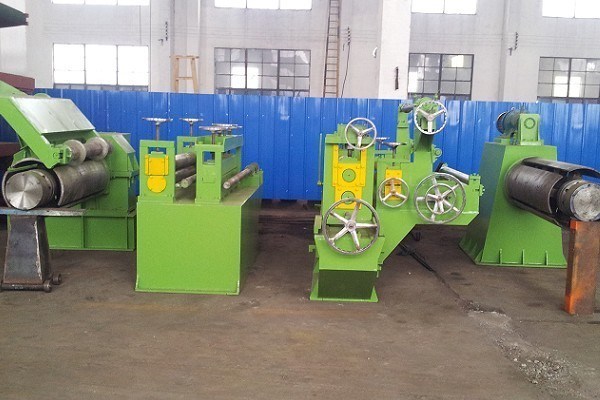

Bobina de aço inoxidável simples que corta a linha 50Hz para a placa laminada a alta temperatura

Bobina de aço inoxidável simples que corta a linha 50Hz para a placa laminada a alta temperatura

• Aplicação: Aço /galvanized de CR/HRC/stainless
• espessura da placa da bobina: 0.3-2mm
• largura da placa da bobina: 1250mm
• peso da bobina: 5MT (máximo)
• linha velocidade: 0-40m/min

Bobina de aço simples que corta a linha para a placa laminada a alta temperatura 0.3mm densamente, largura de 1250mm

Especificações:

1.Manual expandem e encolhem o un-coiler (1 unidade)

1)estrutura: quatro hastes da conexão ajustam manualmente e mecanicamente e as movimentações do motor o aço bobinam fazer desenrolar-se.

2)especificação: Φ520max/480min×1250 (largura do rolo)

3)o controle da conversão de freqüência 5.5kw para certificar-se da velocidade é ajustável e é equipado com a voz passiva e os modelos desenrolando-se ativos

4.) A capacidade máxima: 5T com suporte de apoio simples.

2. Poço de armazenamento 1

1) Deve ser feito de acordo com os desenhos de fundação.

máquina de corte do disco de 3.Φ300×1250mm (1 unidade)

1) Especificação das lâminas: Material Φ300×Φ160×15: 6CrW2Si e 10 partes de lâminas e um grupo de espaçadores e os anéis de borracha serão fornecidos com a máquina para livre (os clientes enlatam comprar do acréscimo das lâminas conforme os números de corte)

2) espessura do material a tratar: δ=1mm.

3) largura do material a tratar: B≤1250

4) motor elétrico: motor do controle da conversão de freqüência 15KW para controlar a velocidade.

5) a máquina de corte é projetada com dispositivo do guia da entrada

6) cortando a velocidade: v=40m/min.

4. Dobadoura da sucata

5. Poço de armazenamento 2

1) Deve ser feito de acordo com os desenhos de fundação.

6.First quedividem-se, e dispositivo da imprensa (1 unidade)

1) É equipada com o guiamento e dividir de dispositivos após o corte.

2) Igualmente projetou com a imprensa da tensão que é fósforo ao recoiler e segura mesmo e a qualidade apertada do recoiler.

7. Máquina de corte hidráulica

1) A máquina de corte dobro das colunas é arranjada depois que a imprensa da tensão

2) 2)A máquina de corte adota a lâmina 9CrSi para assegurar a qualidade do corte.

3)É equipada com a estação independente da tensão para fazer o corte.

4) É usada a cortar a cabeça e a extremidade das bobinas e a fazer o corte do comprimento fixo.

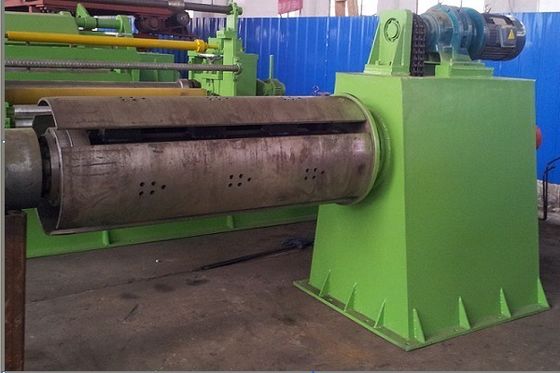

8. (Max) ×1250 recoiler Φ520 mecânico (1 unidade)

1)especificação do eixo: Φ520/480minx1250;

2)capacidade: P≤5T com suporte de apoio simples

3)Motor: motor do controle da conversão de freqüência 30KW.

4)velocidade: v=38m/min (média).

9. Em segundo dividindo-se e dispositivo de pressão (1 unidade)

1) Este dispositivo coopera com o recoiler para certificar-se mesmo da qualidade e firmemente

2) Os espaçadores são material da liga 9CrSi com a quantidade 15 partes que serão separadas em três eixos separados.

.

caso do controle 10.Electrical (1 unidade)

1) Controla a velocidade da linha inteira. A tabela de operação principal pode fazer a linha mudança inteira da elevação a de baixa velocidade. E pode igualmente fazer a placa na máquina manualmente.

Aplicações:

A linha de corte hidráulica simples de ZJX-0.3-2X1250mm é usada cortando o CR/HRC/stainless /galvanized de aço para preparar-se para o processo seguinte.

Vantagens competitivas:

1. conveniente operar-se
2. relação alta do desempenho ao preço
3. dar um coice arrumado
