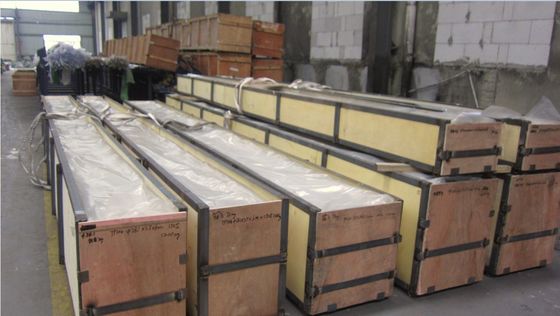

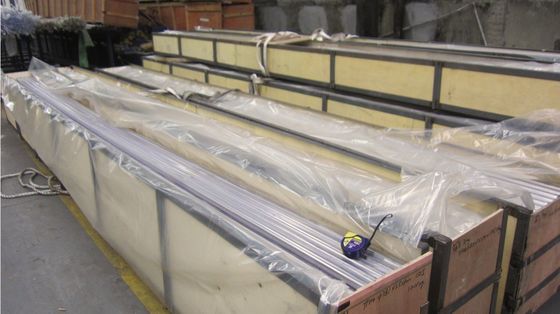

Tubulação soldada de aço inoxidável de ASME SA249/ASTM A249, extremidade recozida, lisa brilhante, TP316, TP316L, TP316H, TP316Ti

Tubulação soldada de aço inoxidável de ASME SA249/ASTM A249, extremidade recozida, lisa brilhante, TP316, TP316L, TP316H, TP316Ti

UNS 249/SA 249
Especificação padrão para a caldeira do aço austenítico, o Superheater, o permutador de calor, e os tubos soldados do condensador

1,1 Esta especificação cobre os tubos soldados nominal-parede-espessura feitos dos aços austeníticos alistados na tabela 1, com as várias categorias pretendidas para uso como a caldeira, o superheater, o permutador de calor, ou os tubos do condensador.

1,2 As categorias TP304H, TP309H, TP309HCb, TP310H, TO310HCb, TP316H, TP321H, TP347H, e TP348H são alterações das categorias TP304, TP309S, TP309Cb, TP310S, TP310Cb, TP316, TP321, TP347, e TP348, e são pretendidas para o serviço de alta temperatura como para superheaters e reheaters.

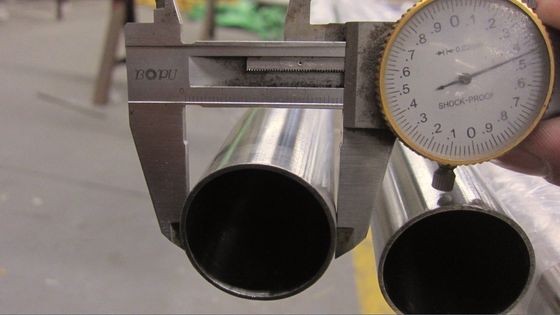

1,3 Os tamanhos e as espessuras da tubulação fornecidos geralmente a esta especificação são 1/8 dentro. [3,2 milímetros] no diâmetro interno a 5 dentro. [127 milímetros] no diâmetro exterior e o 0,015 ao 0,320 dentro. [0,4 a 8,1 milímetros], inclusivo, na espessura de parede. A tubulação que tem outras dimensões pode ser fornecida, fornecido tais tubos cumpre com todas exigências restantes desta especificação.

1,4 As exigências da propriedade mecânica não se aplicam à tubulação menor de 1/8 dentro. [3,2 milímetros] no diâmetro interno ou em 0,015 dentro. [0,4 milímetros] na espessura.

1,5 As exigências suplementares opcionais são fornecidas e, quando uma ou vária destes é desejada, cada um será indicado assim na ordem.

1,6 Os valores indicados em unidades da polegada-libra ou em unidades do SI devem ser considerada separada como o padrão. (A combinação de A de valores dos dois sistemas pode conduzir ao nonconformance com a especificação.) As unidades da polegada-libra aplicar-se-ão a menos que a designação de “M” desta especificação for especificada na ordem.
