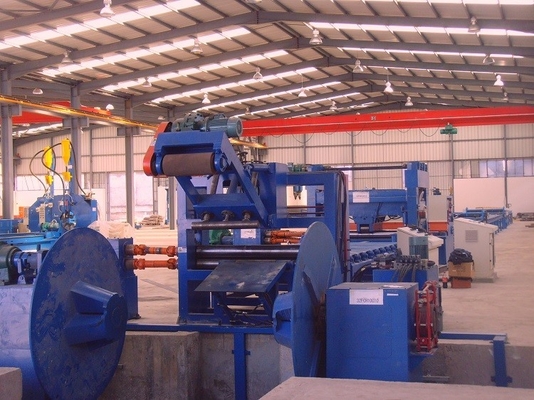

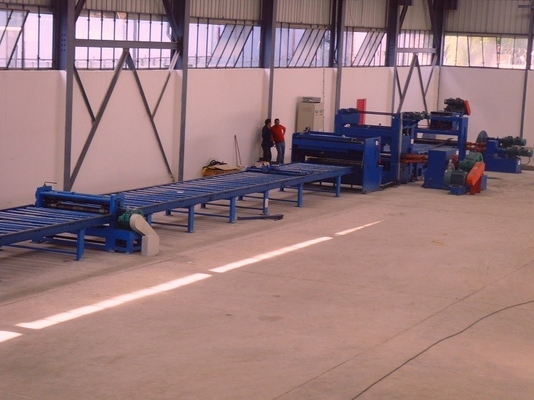

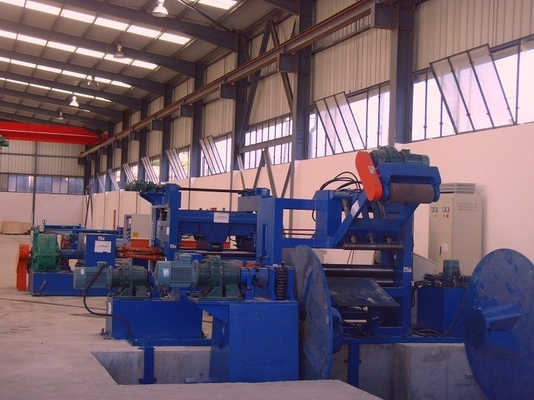

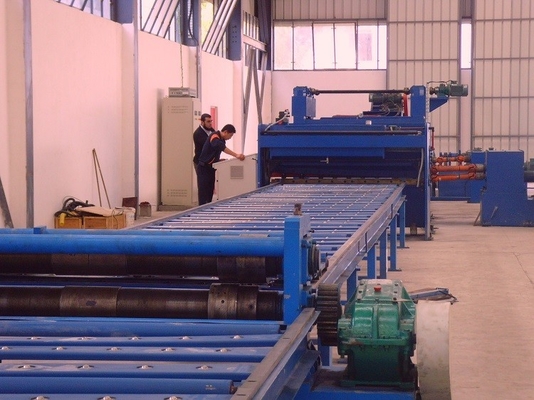

O padrão cortou à linha do comprimento, máquina laminada a alta temperatura do pólo claro de aço suave para 6m 8m 14m

Detalhe rápido:

Descrição:

Parâmetro técnico

1. Espessura do material: 2mm-6.0mm para o aço suave laminado a alta temperatura de Q235A

2. Largura do material: 800-1600mm

3. Peso da bobina de aço: 20 toneladas máximas

4. Diâmetro interno da bobina de aço: Φ500mm-Φ750mm

5. Nivelando a velocidade: 5 - 15m/min

6. Número de nivelar rolos: 13

7. Nivelando o diâmetro dos rolos: 160mm

8. Escala do comprimento para a escala: requirments de concessão de 2000~12000mm.

10. Tolerância do comprimento de corte: ±15mm (base na placa do comprimento de 8m)

11. Poder de nivelamento principal do motor: 37kw (total sobre 65KW)

12. área da largura para a máquina: aproximadamente 7000mm

Aplicação:

É para desenrolar-se material do pólo claro, nivelar, cortar, o corte da borda do arranhão e o processo de corte do atarraxamento, para obter uma largura pequena lateral, uma placa de aço da largura grande lateral.

Especificações

1. Carro de aço da zorra da carga da bobina:

Para cima e para baixo: Hidráulico

Mover-se horizontal: motorizado

Peso de Max.loading: 15Tons

2. Tipo hidráulico decoiler do guarda-chuva da dobro-cabeça:

Incluir: Motorizado pague fora, motor, redutor,

O sistema chain toma o deslocamento para girar. O sentido da rotação pode ser sentido horário e unclockwise.

Abra e feche: Hidráulico

Peso de Max.loading: 15Tons

3. Dispositivo hidráulico da guiar-pressão, da pá-cabeça, da pitada e da alimentação:

É tomando a cabeça da bobina de aço à unidade de alimentação, ascendente hidráulico e pressiona para evitar frouxamente a bobina de aço.

A rotação dos dois rolos alimenta o material à borda que corta a unidade. O rolo ascendente para cima e para baixo: hidráulico

4. Worktable médio da maneira do rolamento: 4M

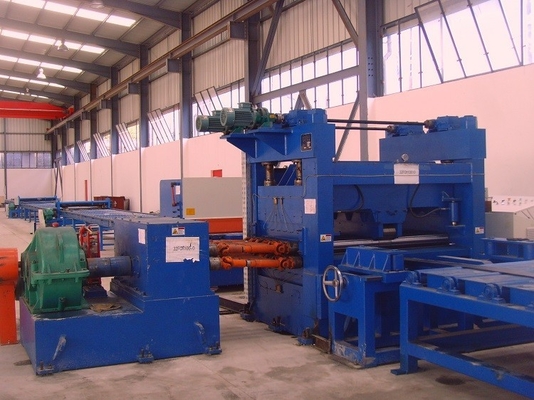

unidade 5.Leveling: (tipo colocado dois),

Incluir: motor ajustável da velocidade, redutor, caixa de engrenagens.

O rolo de nivelamento é negócio com tratamento térmicos, 40Cr. HRC48

Para cima e para baixo o total 13 do rolo. (incluindo 1 par de rolo de pitada)

A base ascendente do rolo para cima e para baixo o movimento é conduzida pelo motor através do sistema do sem-fim.

É com unidade de medição do comprimento:

Girou o codificador envia o siginal do comprimento ao sistema de controlo e controlam o determinado comprimento.

Nota: opção: tipo colocado quatro que nivela a unidade com unidade de guiamento individual.

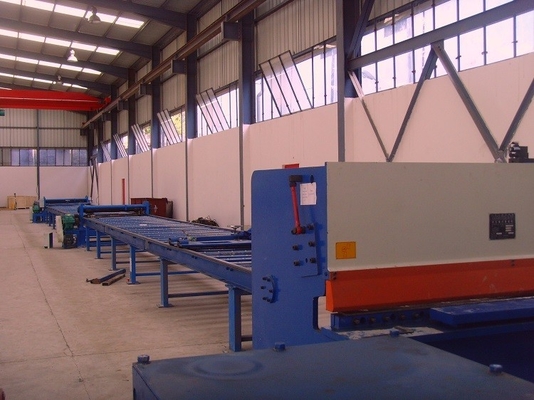

6. Máquina de corte:

Incluir: Tesoura hidráulica Q12Y-6*2000 do feixe do balanço.

7. Borda dobro que corta a unidade.

É cortando a borda do arranhão da placa de aço laminada a alta temperatura para obter a largura exata para o pólo claro.

É baixa no princípio de corte do rolamento cortar a chapa de aço. Há uma zorra na parte dianteira da unidade de corte. É para o controle o corte reto. Pela mudança a posição da lâmina de corte para obter a tamanho diferente do franco da largura diferente o pólo claro cobre.

Incluir:

Tabela de apoio com o trilho

Apertando a zorra da folha, uma parte

Tipo dobro borda das lâminas que corta a unidade com a caixa do motor e das engrenagens.

8. Atarraxamento que corta a unidade

A máquina de corte do atarraxamento é baixa no princípio de corte do rolamento cortar a chapa de aço. Há uma zorra na parte dianteira da unidade de corte. É para o controle o atarraxamento que corta o grau. Pela mudança a posição do bujão sobre a zorra para controlar a taxa de corte do atarraxamento.

Incluir:

Tabela de apoio com o trilho

Apertando a zorra da folha, uma parte

Único tipo borda das lâminas que corta a unidade com a caixa do motor e das engrenagens.

9. Tipo tabela da bola do apoio para a folha terminada do atarraxamento

10. Sistema elétrico:

Tabela de controle central.

O PLC, inversor do motorista da C.A. tem a característica da resposta rápida e da boa atividade, que pode eficazmente controlar a precisão de medição e a velocidade running.

11. Sistema hidráulico:

Energia hidráulica 25L/min

Incluir: estação hidráulica, válvulas, tanque de óleo, junção, tubulação macia, tubulação dura e assim por diante.

Que é a diferença com nosso corte ao comprimento e a outro?

O corte tradicional ao comprimento apenas corta a bobina de aço em folhas. Mas os nossos são projetados especialmente para o pólo claro, pode cortar a bobina de aço em folhas, mas ao mesmo tempo, pode igualmente cortar a folha em uma largura pequena lateral, uma largura grande lateral, similar ao escada-dado forma.

Uma comunicação com os clientes

A: Como à folha de corte com uma largura pequena lateral e a uma folha grande lateral da largura por esta máquina?

B: Primeiramente, há uma borda dobro que corta a unidade, é cortando a borda do arranhão da placa de aço laminada a alta temperatura para obter a largura exata para o pólo claro, e então nós podemos usar nosso atarraxamento que corta a unidade para cortar a chapa de aço em 2 partes com a uma folha mais grande pequena e uma lateral lateral. Há uma zorra na parte dianteira da unidade de corte. É para o controle o atarraxamento que corta o grau. Pela mudança a posição do bujão sobre a zorra para controlar a taxa de corte do atarraxamento.

A: Quantos modelos nós temos para o corte ao comprimento?

B: Nós temos três tipos, medidores 6X1600-12meters (o comprimento de corte máximo é 12meters), 6X1600-14 (14 medidores máximos) e medidores 6X1600-16 (os 16 medidores máximos)

A: Quanto tempo é seu período de garantia da qualidade

Um ano. E quando a máquina chega na oficina do cliente, nós enviaremos o coordenador a comissão a máquina e daremos o treinamento. Mas também, o cliente pode deixar seu coordenador a nossa oficina estudar antes da entrega.
