Bens plásticos da máquina do calendário do rolo do assoalho 4 com junção de giro e a tubulação macia do metal

Aplicações:

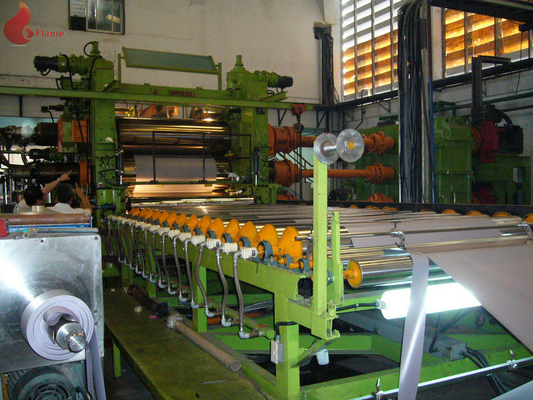

O calendário de quatro rolos é usado principalmente na linha do calendário fabricando produtos macios do PVC tais como a bandeira.

roupa que embala o saco, envolvendo o filme, o assoalho plástico, o PVC leatheroid, etc.

Caráter principal

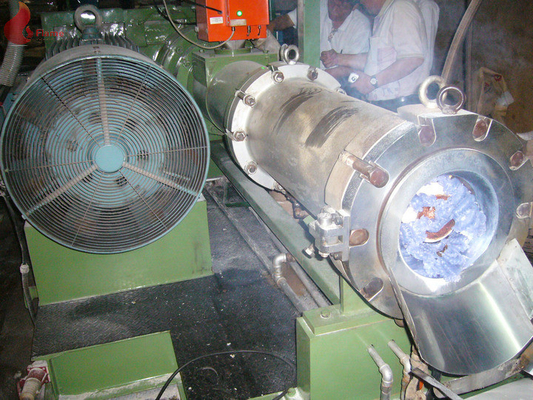

SY610-4Γ1830 tipo quatro calendário do rolo e equipamento auxiliar

A. Calendário (computador central)

1. Calendário: alimente o material da parte superior e faça a produção final da parte inferior, do diâmetro Ф610 milímetro do rolo, da largura de superfície 1830mm do rolo, da perfuração circunvizinha e do aquecimento de óleo, linha velocidade do calendário 5-50m/min. A parte que sai do rolo do calendário tem a diferença do instrumento da exposição da distância dos rolos. Condução direita.

Rolos

2. os rolos 1# e 2# são rolo da liga do frio-molde e perfuração circunvizinha, ° de superfície C da dureza HS68-74, a moedura fina dura de superfície do chapeamento de cromo dos rolos, espessura de revestimento 0.1mm, o Ra da aspereza de superfície dos rolos = 0.05μ, precisão detalhada 0.01mm da superfície;

O material dos rolos 3# e 4# é detecção que processa, o chapeamento da falha do forjamento da liga de cromo duro de superfície dos rolos, espessura de revestimento 0.18mm, rolo do ° do hardness> HRC60, Ra da aspereza de superfície = 0.01μ, precisão detalhada 0.05mm da superfície, rola a temperatura de superfície nenhum menos de 230 ° C, o ° C do ± 1 do erro da temperatura de superfície do rolo;

os rolos 1-4# surgem não tiveram nenhuma altura média, 1-4 # rolos todos perfuração circunvizinha, o chapeamento de cromo de superfície do rolo sem furo de pino, o rolo lustrado e processo que desgaseifica após a moedura fina.

chapeamento de cromo duro dos rolos 3# e 4# após o processamento quente do moinho.

Carregamento

3. Carregando o uso o rolamento do atarraxamento da produção de Wafangdian, ferro dútile do uso do suporte do rolamento.

Transmissão e poder

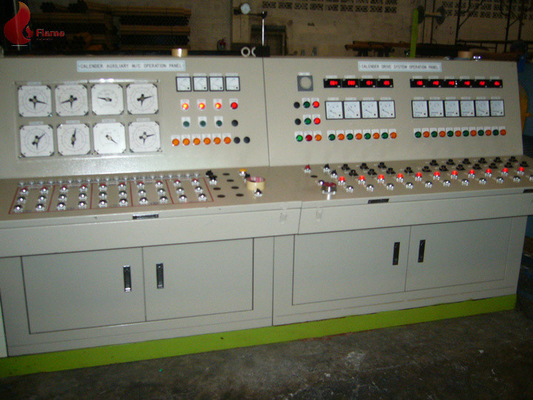

4. Conduza o poder do rolo 1# e do rolo 4# do calendário: 55KW (neste motor de C.A. do uso do equipamento principal e auxiliar do calendário), e o rolo 2# e 3# restante: poder 75KW. O cano principal e o auxiliar podem ajustar a velocidade pelo enlace e igualmente pela divisão. (O calendário é equipado com o dispositivo de abertura da emergência do escurecimento, os dispositivos de UPS comprados pelo comprador). O motor do calendário adota o regulamento da velocidade do motor de C.A., motor de Siemens Beide, regulador de Japão Yaskawa, outros electricals adota Shanghai Schneider.

Passo verificável

Dispositivo verificável do passo: setted em 1, em 2, e em rolo 4#. Os 3 # o rolo é rolo fixo.

Cruzes da linha central

5. o cruz-dispositivo montado rolo do eixo do calendário 3#, cruza o regulamento 20mm, ajusta a velocidade 3mm/min, conduzindo a movimentação: em cada extremidade com um motor trifásico do freio do redutor planetário de, a engrenagem de sem-fim, o uso que ajustam o eixo a uma quantidade do cruzamento do controle, a cabeça universal da junção de bola entre o eixo e o suporte do rolamento, no outro uso do lado a cabeça universal da junção de bola e o cilindro hidráulico conectar, o cilindro hidráulico são usados para encontrar e eliminar o afastamento das peças da transmissão.

Pre-dobra

6. o rolo 4# tem o dispositivo da pre-carga, instalado na parte externa do rolamento principal do rolo 4#, dobra positiva, personifica a dobra pelo cilindro hidráulico, a quantidade de dobra é ajustável, personificado ajustando uma pressão hidráulica, a quantidade de dobra máxima é equivalente à altura 0.05mm do rolo.

Cremalheira

7. A cremalheira do calendário usa a placa de aço de 40mm soldada após o tratamento térmico e então a terminação, a cara do rolo e o arquivo aberto 15 cm da parede da cremalheira de acordo com o rolamento, cremalheira de aço inoxidável. A distância entre o rolo e os rolos 4# de descascamento é 5mm.

Lubrificação

8. rolamentos de rolo lubrificados com o óleo fino forçado - o dispositivo da lubrificação da circulação para os rolamentos de rolo e lubrificação de dobra do rolamento, ciclo automático, sistema da duplo-bomba (uma bomba para o trabalho e uma bomba para o sobressalente), pressão-proteção, mostras de cada fluxo da estrada, controle de temperatura automática dos lubrificantes (aquecimento automático e refrigerar), proteção de superaquecimento da temperatura de óleo, trabalho e bomba de reposição pode comutar ao trabalhar. A lubrificação do rolamento é como mesmos que Ф660 o × 2300.

Pressão hidráulica

9. pressão hidráulica: um grupo separado de estação hidráulica para a dobra de rolo, a cruz da linha central e dispositivos de gravação, adota grupos variáveis da bomba de óleo dois (um para o trabalho e um para o sobressalente, pode ser comutado ao trabalhar). Rolo que dobra-se e gravado pela pressão hidráulica, que pode manualmente ajustável, e com exposição da pressão, configuração hidráulica do padrão da estação.

Aquecimento

10. os grupos do sistema de aquecimento quatro do calendário, cada rolo precisam um grupo, poder 5.5KW do motor da bomba de óleo para aquecimento do óleo; quando o aquecimento de óleo, cada rolo for equipado com os dois grupos de válvula proporcional espertos à temperatura de óleo do controle, o ° máximo C da temperatura de aquecimento 230, ℃ do ± 1 da precisão. Com o instrumento refrigerar de água.

Placa do grevista

11. dispositivo: o dispositivo ajustado da placa do grevista do rolo 1# e 2#, uma porca do parafuso da movimentação do redutor do motor e conduz então a placa do grevista, ambas as extremidades enlatam a único-ação ou o enlace, o contato com o rolo e a placa do grevista são feitos do cobre. Uma haste lustrada raiz do parafuso dois da raiz.

Freio de emergência

. freio de emergência 12: as montagens de cremalheira 4 ajustam-se e a tabela de operação monta um interruptor de parada da emergência, quando parada de emergência de acontecimento, ° de 90 da rotação do rolo menos (nenhumas carga e velocidade máxima) e estreitamento aberto do rolo pela alta velocidade.

Especificações:

Instalando & serviço da eliminação de erros:

1. Depois que o contrato é confirmado, o vendedor fornecerá o plano da oficina, carta da fundação e a carta do rolo de borracha, machados quadrados & todos os tipos dos rolos. Todo o manual da operação será fornecido pelo vendedor, demasiado.

2. O vendedor enviará 3-4 trabalhadores técnicos à instalação e à eliminação de erros do guia para o comprador;

3. O comprador deve fornecer as tubulações de reposição e os fios elétricos, e os conselhos do vendedor apenas a especificação ou o modelo deles.

Outros termos:

1. Período de entrega: totalmente 6 meses após o contato são confirmados.

2. Pagamento: 30% da quantidade total por T/T adiantado como o sinal, 70% da quantidade total por T/T antes da expedição.

3. Peças sobresselentes: O vendedor fornecerá um grupo de peças vulneráveis sem valor para livre. O vendedor igualmente sugere o comprador para comprar um grupo de peças sobresselentes que encontre o um uso do ano outra vez. O vendedor mostrará que a lista de peças sobresselentes ao comprador para o seu escolhe antes da entrega.

4. Aparência e cor: a aparência e a cor das máquinas são baseadas no padrão do vendedor. Naturalmente, nós podemos igualmente feito-à-medida de acordo com o pedido do comprador.

5. Energia eléctrica: A cotação acima é baseada em 380V/50Hz. Haverá alguma taxa adicional e estendido produzindo a hora para a exigência feito por encomenda da energia eléctrica.

6. Período de garantia:

6-1. Máquinas: um ano após a eliminação de erros bem sucedida;

6-2. Componentes elétricos: 6 meses após a eliminação de erros bem sucedida.

7. Serviço e custo da eliminação de erros carregados por estrangeiro:

7-1. O vendedor enviará três ou quatro trabalhadores técnicos (ou mais como o pedido do comprador) ao lugar que apontou pelo comprador para a orientação da instalação de equipamento e do serviço da eliminação de erros;

7-2. O comprador e o vendedor devem carregar sua carga correspondente como abaixo:

7-2-1. O vendedor é responsável da taxa custada em China mas à exceção da carga do visto;

7-2-2. O comprador é responsável do custo da taxa em estrangeiro e na carga do visto. Esta taxa inclui mas não limitado aos followings:

a. Passagem de ida e volta;

b. Taxa do transporte, das refeições, da acomodação e da comunicação durante a viagem de negócios;

c. Permissão (taxa) USD 80,00 da mão-de-obra por por pessoa um dia (cálculo dos dias: dias totais do dia na viagem de negócios ao retorno a China);

d. Tradutor: O comprador deve contratar um tradutor para a comunicação conveniente do trabalho de campo dos trabalhadores técnicos do vendedor, e para terminar a tarefa com sucesso. Se não o vendedor enviará um tradutor adicional. O comprador deve ser responsável deste custo (refira o a~d).
